montáž cez otvory vrátane vkladania a spájkovania DIP

Bežné zásuvné (prepichovacie) komponenty

Bežné zásuvné (prechodové) komponenty zahŕňajú, ale nie sú obmedzené na, integrované obvody v DIP puzdrách, elektrolytické kondenzátory, keramické kondenzátory, induktory, transformátory, kryštálové oscilátory, konektory, pinové hlavice, pinové zásuvky, relé, poistky, spínače a výkonové zariadenia, ako sú TO-220 a TO-92. Vloženie cez otvor je vhodné nielen pre komponenty DIP (Dual In-line Package), ale komplexne pokrýva aj všetky elektronické súčiastky, ktoré vyžadujú vloženie PTH (Plated Through Hole).

Proces montáže priechodných otvorov

1. Príprava a triedenie:Podľa zoznamu materiálov (BOM) a výrobného plánu zákazníka sa pripravia a roztriedia všetky komponenty s priechodnými otvormi potrebné na vloženie.

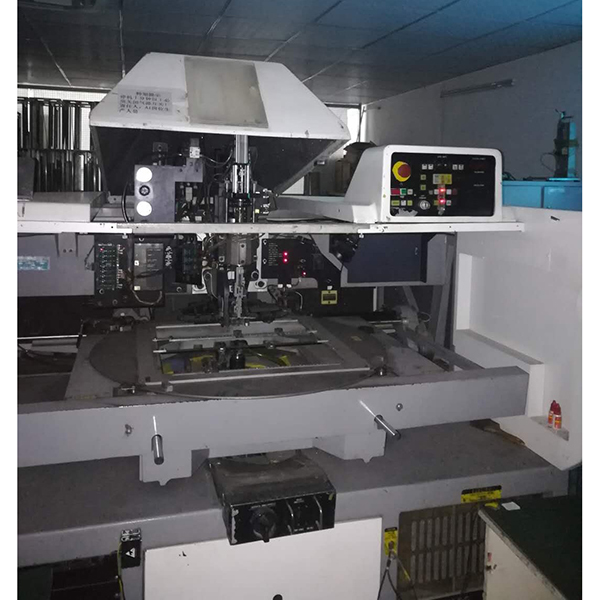

2. Vkladanie:Operátori alebo automatizované stroje vkladajú komponenty – vrátane čipov DIP a rôznych dielov PTH – do špecifikovaných otvorov dosiek plošných spojov, pričom zabezpečujú správnu polohu, orientáciu a polaritu.
3. Tvarovanie vývodov (ak je to potrebné):Pri niektorých komponentoch sú vodiče vopred tvarované, aby lepšie pasovali do otvorov dosky plošných spojov a do procesu spájkovania.
4. Kontrola a oprava:Vložené komponenty sa kontrolujú z hľadiska presnosti a akékoľvek nesprávne umiestnenia sa okamžite opravujú, aby sa zabezpečila kvalita montáže.
5. Spájkovanie:Na pevné pripojenie vývodov všetkých vložených komponentov k doske plošných spojov sa používa vlnové spájkovanie alebo ručné spájkovanie, čím sa zabezpečia spoľahlivé elektrické spojenia.
6. Orezávanie a čistenie vodičov:Po spájkovaní sa odstránia prebytočné vodiče a vyčistia sa zvyšky tavidla, aby sa zlepšil vzhľad a výkon produktu.

Hlavné použitie montáže priechodných otvorov

Montáž priechodných otvorov sa široko používa v rôznych elektronických výrobkoch, najmä v tých, ktoré vyžadujú vysokú spoľahlivosť, vysoký výkon alebo jednoduchú údržbu. Typické aplikácie zahŕňajú domáce spotrebiče (ako sú televízory, audio, ovládacie panely práčok), priemyselné ovládacie prvky (základné dosky, PLC, invertory), komunikačné zariadenia (routery, prepínače), automobilovú elektroniku (palubné dosky, výkonové moduly), meracie prístroje, zdravotnícke zariadenia a testovacie prístroje.

Výhody montáže priechodných otvorov

• Vhodné pre čipy DIP a všetky komponenty s priechodnými otvormi, podporujúce širokú škálu procesov.
• Vysoká mechanická pevnosť a robustné spájkované spoje s vynikajúcou odolnosťou proti vibráciám a spoľahlivosťou.
• Podporuje vysokovýkonné a veľké komponenty pre lepší odvod tepla a prenos prúdu.
• Ľahšia údržba a výmena vložených komponentov, čím sa znižujú náklady na údržbu.
• Vyspelý proces a pokročilé vybavenie, vhodné pre rôzne potreby výroby elektroniky.

Rozdiel medzi montážou priechodných otvorov a SMT

Montáž priechodnými otvormi (PTH) sa používa hlavne pre väčšie alebo mechanicky náročné komponenty, zatiaľ čo SMT (Surface Mount Technology) je ideálna pre miniaturizované, vysoko husté a vysoko automatizované zostavy. Výhodami montáže priechodnými otvormi sú vysoká spoľahlivosť a jednoduchšia oprava, zatiaľ čo SMT môže ušetriť priestor a zlepšiť efektívnosť výroby.

Výhody našej služby montáže priechodných otvorov

Máme skúsený tím špecializujúci sa na vkladanie a spájkovanie, ktorý podporuje manuálne aj automatizované procesy. Vieme splniť celý rad požiadaviek, vrátane vkladania, spájkovania, orezávania vývodov a čistenia všetkých komponentov PTH, vrátane, ale nielen, balíkov DIP. Prísna kontrola kvality zaručuje stabilnú a spoľahlivú kvalitu výrobkov. Vieme prispôsobiť proces a normy kontroly potrebám zákazníka a poskytovať komplexné služby montáže priechodných otvorov.
