slepé priechody

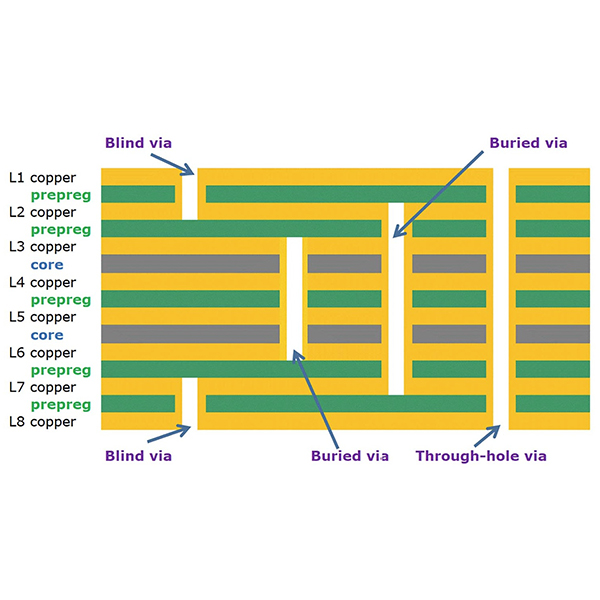

Slepé priechody spájajú povrchovú vrstvu a vnútorné vrstvy

Slepé priechody sú vŕtané otvory, ktoré spájajú povrchovú vrstvu dosky plošných spojov s vnútornými vrstvami bez toho, aby prechádzali celou doskou. Široko sa používajú vo viacvrstvových doskách pre elektronické výrobky s vysokou hustotou a vysokým výkonom.

Popis

Slepé priechodysú špecializovanou štruktúrou otvorov vo viacvrstvových doskách s plošnými spojmi, ktoré sa používajú predovšetkým na prepojenie vodičov medzi povrchovou vrstvou dosky (vonkajšou vrstvou) a vnútornou vrstvou. Jeden port slepého priechodu sa nachádza na vonkajšom povrchu dosky s plošnými spojmi, zatiaľ čo druhý port končí na vnútornej vrstve dosky s plošnými spojmi, bez toho, aby prenikol celou doskou.

Kľúčové charakteristiky slepých priechodov

  1. Spôsob pripojenia:Spojí iba povrchovú vrstvu (napr. vrstvu 1 alebo najvrchnejšiu vrstvu) s vnútornou vrstvou bez prechodu cez všetky vrstvy.
  2. Vzhľad:Viditeľné z povrchu dosky plošných spojov, ale otvor neprechádza na opačnú stranu.
  3. Zložitosť výroby:Zložitejšie ako štandardné priechodné otvory, vyžadujúce vrstvené vŕtanie a pokovovacie techniky.

Aplikácie slepých priechodov

  1. Používajú sa v doskách s vysokou hustotou prepojení (HDI) na zvýšenie hustoty vedenia.
  2. Vhodné pre konštrukcie vyžadujúce viacvrstvové pripojenia a zároveň úsporu miesta, ako sú smartfóny, tablety, komunikačné zariadenia a iná špičková elektronika.

Výhody slepých priechodov

  1. Šetria priestor na doske plošných spojov a zvyšujú hustotu vedenia.
  2. Účinne skracuje cesty prenosu signálu, čím zlepšuje integritu signálu.
  3. Uľahčuje miniaturizáciu a vysokovýkonné konštrukcie.
