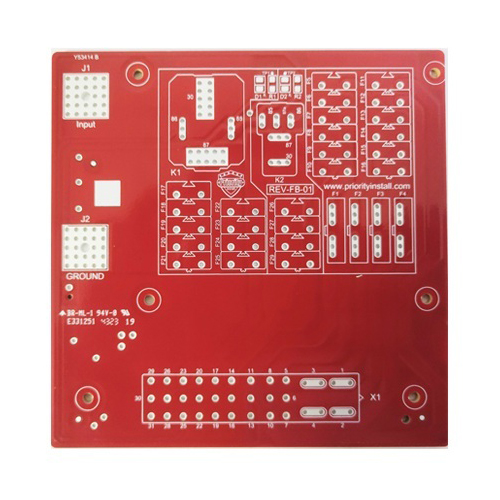

8-vrstvová doska s plošnými spojmi PCB

8-vrstvová doska s plošnými spojmi PCB pre pokročilú elektroniku

8-vrstvová doska s plošnými spojmi je viacvrstvová doska vyrobená striedavým laminovaním ôsmich vrstiev vodivej medenej fólie a izolačného materiálu. 8-vrstvové dosky s plošnými spojmi môžu účinne zlepšiť integritu signálu a elektromagnetickú kompatibilitu (EMC), čím sa zníži presluch a rušenie šumom.

Popis

Prehľad osemvrstvovej dosky s plošnými spojmi (8-vrstvová PCB)

Osemvrstvová doska s plošnými spojmi (8-vrstvová PCB) je bežná konštrukcia medzi viacvrstvovými doskami s plošnými spojmi, pozostávajúca z ôsmich vrstiev vodivej medenej fólie striedavo laminovanej izolačnými materiálmi. Vďaka stohovaniu viacerých signálnych vrstiev, napájacích vrstiev a zemniacich vrstiev poskytuje 8-vrstvová PCB dostatočný priestor na vedenie a vynikajúci elektrický výkon pre komplexné, vysokorýchlostné a vysokohustotné návrhy obvodov.

Hlavné vlastnosti 8-vrstvových dosiek s plošnými spojmi

  • Štruktúra vrstiev:Celkovo osem vrstiev, zvyčajne vrátane viacerých súborov signálnych, napájacích a zemniacich vrstiev, s flexibilným dizajnom vrstiev.
  • Integrity signálu:Podporuje vysokorýchlostný prenos signálu, výrazne znižuje presluchy a rušenie šumom a zlepšuje integritu signálu.
  • Elektromagnetická kompatibilita:Kombinácia viacerých zemniacich a napájacích vrstiev výrazne zlepšuje elektromagnetickú kompatibilitu (EMC) a účinne potláča elektromagnetické rušenie.
  • Vysoká hustota zapojenia:Umožňuje vyššiu hustotu zapojenia, čím spĺňa požiadavky na miniaturizáciu a vysokú integráciu komplexných obvodov.
  • Náročnosť výroby:Proces je zložitý, vyžaduje vyššie štandardy pre konštrukciu a výrobné zariadenia a náklady sú vyššie ako v prípade dosiek s nižšou vrstvou.

Aplikácie 8-vrstvových dosiek plošných spojov

  • Používa sa v high-end serveroch, dátových centrách a iných scenároch s extrémne vysokými požiadavkami na integritu a stabilitu signálu.
  • Široko sa používa v komunikačných zariadeniach, vysokorýchlostných smerovačoch, prepínačoch a iných produktoch, ktoré vyžadujú viackanálový a vysokorýchlostný prenos.
  • Vhodné pre priemyselnú automatizáciu, lekársku elektroniku, letecký priemysel a iné vysoko spoľahlivé a vysoko výkonné elektronické zariadenia.
  • Bežne sa používa v konštrukciách s vysokou hustotou prepojení (HDI) v kombinácii s zakrytými priechodmi, slepými priechodmi a inými priechodovými štruktúrami na zvýšenie flexibility konštrukcie.
