Rigid-flex PCB pre pokročilé elektronické aplikácie

Pevná flexibilná doska je špeciálna doska plošných spojov, ktorá kombinuje pevné a flexibilné dosky plošných spojov do jednej, vyvažuje mechanickú pevnosť a priestorovú flexibilitu a je široko používaná v high-end elektronických produktoch.

Popis

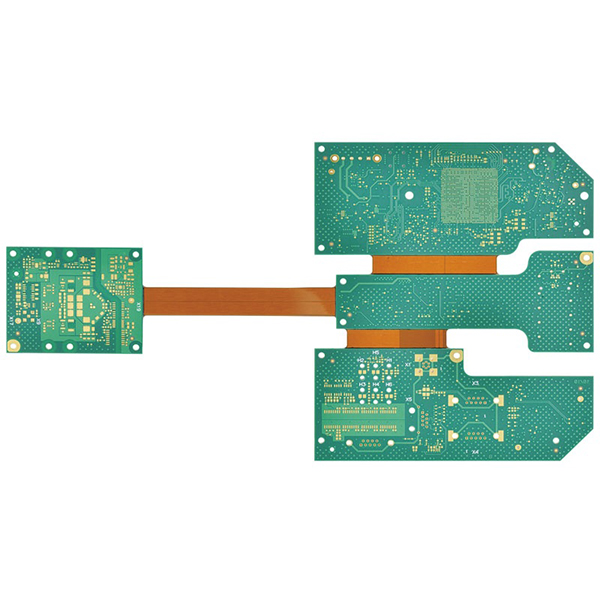

Tuhá-flexibilná doska s plošnými spojmi (Rigid-Flex PCB)

Pevná flexibilná doska, známa ako pevná flexibilná doska s plošnými spojmi (Rigid-Flex PCB), je typ dosky s plošnými spojmi, ktorá organicky kombinuje pevné dosky (Rigid PCB) a flexibilné dosky (Flexible PCB, FPC) prostredníctvom procesu laminovania. Má mechanickú pevnosť tuhých dosiek a ohybnosť flexibilných dosiek, čo umožňuje trojrozmernú inštaláciu a spĺňa požiadavky moderných elektronických výrobkov na vysokú hustotu montáže, tenkosť, miniaturizáciu a vysokú spoľahlivosť.

Konštrukčné vlastnosti dosiek Rigid-Flex

  • Pevná oblasť:Používa tradičné pevné materiály PCB (napr. FR-4) na podporu, montáž a upevnenie komponentov.
  • Ohybná oblasť:Používa flexibilné materiály, ako sú PI alebo PET, ktoré sa dajú ohýbať a skladať, pre priestorové usporiadanie a dynamické pripojenia.
  • Integrovaná štruktúra:Pevné a ohybné oblasti sú pevne spojené špeciálnym procesom laminovania, čím vytvárajú integrovanú štruktúru.

Hlavné výhody tuhého-flexibilného obvodu

  • Podporuje trojrozmerný priestorový dizajn, čím uľahčuje dosiahnutie zložitých štruktúr a kompaktných rozložení.
  • Zvyšuje spoľahlivosť produktu znížením počtu konektorov a spájkovaných spojov, čím sa znižuje poruchovosť.
  • Šetrí priestor a hmotnosť, je vhodný pre prenosné a vysoko integrované zariadenia.
  • Uľahčuje automatizovanú montáž a zvyšuje efektívnosť výroby.

Oblasti použitia tuhých a ohybných dosiek plošných spojov

  • Spotrebná elektronika, ako sú smartfóny, tablety a nositeľné zariadenia.
  • Lekárska elektronika, letecký priemysel a vojenské zariadenia.
  • Automobilová elektronika, priemyselné riadenie a špičkové meracie prístroje.
