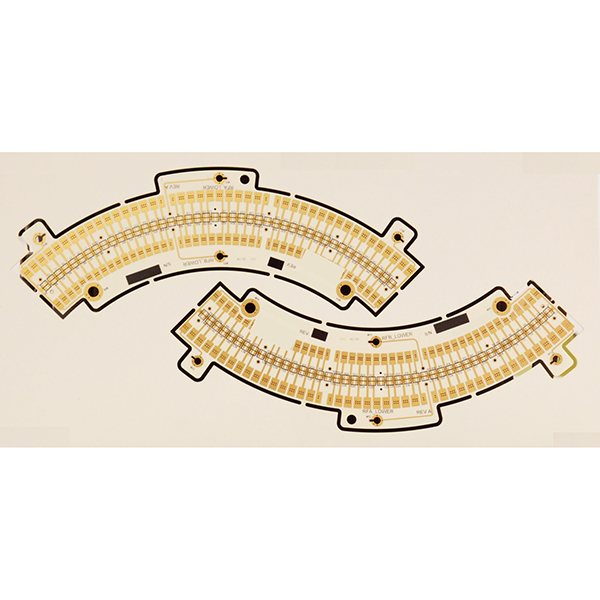

Výroba dosiek s plošnými spojmi pre RF vysielače a prijímače

Výroba dosiek s plošnými spojmi pre RF transceivery pre 5G

Pri výrobe dosiek plošných spojov pre RF transceivery sa zvyčajne používajú uhľovodíkové alebo PTFE substráty, typicky s 2 až 8 vrstvami, a na povrchu dosky plošných spojov je husté usporiadanie RF obvodov.

Popis
Moduly RF transceiverov sú kľúčovými jednotkami na vstup a výstup signálu v moderných komunikačných sieťach 5G, zodpovedné za príjem a vysielanie signálov cez bezdrôtové siete. Výroba dosiek s plošnými spojmi (PCB) pre RF transceivery vyžaduje extrémne vysokú presnosť pri leptaní obvodov, zvyčajne s povrchovou úpravou ENIG (Electroless Nickel Immersion Gold).

Hlavné vlastnosti výroby dosiek s plošnými spojmi pre RF transceivery

  • Používa uhľovodíkové substráty alebo PTFE substráty s vynikajúcim vysokofrekvenčným výkonom, aby sa zabezpečila minimálna strata prenosu signálu.
  • Flexibilný počet vrstiev, zvyčajne 2 až 8 vrstiev, aby vyhovoval potrebám návrhov RF obvodov s rôznou zložitosťou.
  • Husté usporiadanie RF obvodov s veľmi vysokými požiadavkami na presnosť leptania, aby bola zabezpečená integrita signálu.
  • Bežne sa používa povrchová úprava ENIG (Electroless Nickel Immersion Gold) na zlepšenie spoľahlivosti spájkovania a odolnosti proti korózii.
  • Vynikajúca kontrola impedancie na splnenie požiadaviek na prenos vysokofrekvenčného signálu.
  • Podporuje návrh mikropáskových vedení a koplanárnych vlnovodných štruktúr s malými rozmermi a jemným rozostupom.
  • Prispôsobiteľný materiál substrátu, počet vrstiev, hrúbka a možnosti povrchovej úpravy podľa požiadaviek zákazníka.

Hlavné aplikácie

  • Moduly RF transceiverov a anténne jednotky v 5G základňových staniciach.
  • RF front-end moduly v bezdrôtových komunikačných zariadeniach, ako sú WiFi, Bluetooth a ZigBee.
  • Vysokofrekvenčné transceiverové moduly v satelitných komunikačných a radarových systémoch.
  • Vysokofrekvenčné RF komponenty v mobilných komunikačných termináloch.
  • Vysokofrekvenčné vysielačovo-prijímačové zariadenia v leteckej a vojenskej elektronike.
  • Moduly bezdrôtovej komunikácie v aplikáciách IoT a inteligentných domácností.
  • Iné RF komunikačné a testovacie zariadenia vyžadujúce spracovanie vysokofrekvenčných signálov.
