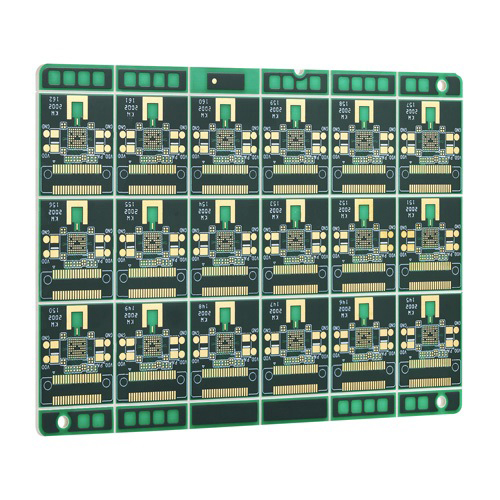

RF PCB

RF PCB pre vysokofrekvenčné komunikačné aplikácie

Táto RF doska s plošnými spojmi je špeciálne navrhnutá pre vysokofrekvenčné, vysokohustotné a vysoko spoľahlivé aplikácie a je široko používaná v moderných bezdrôtových komunikáciách, IoT a high-end RF systémoch.

Popis

RF doska s plošnými spojmi (RF PCB, doska s plošnými spojmi pre rádiové frekvencie)

RF doska s plošnými spojmi (RF PCB, doska s plošnými spojmi pre rádiové frekvencie) je typ dosky s plošnými spojmi, ktorá je špeciálne navrhnutá a vyrobená pre RF signály, typicky sa vzťahujúce na vysokofrekvenčné signály v rozsahu od desiatok MHz do desiatok GHz pre prenos, spracovanie a riadenie. V porovnaní so štandardnými doskami plošných spojov majú RF dosky plošných spojov prísnejšie požiadavky na výber materiálov, konštrukčný dizajn a výrobné procesy, ktorých cieľom je zabezpečiť nízke straty, nízke presluchy, vysokú integritu signálu a vynikajúcu elektromagnetickú kompatibilitu pri prenosu vysokofrekvenčných signálov.

Hlavné vlastnosti

  • Viacvrstvová konštrukcia:Využívajú 8-vrstvovú štruktúru s vysokou hustotou prepojení, aby uspokojili potreby vrstveného prenosu a tienenia komplexných RF signálov, čím sa zvyšuje integrita signálu.
  • Štandardná doska a hrúbka medi:Hrúbka dosky 1,6 mm, s hrúbkou medi vnútornej aj vonkajšej vrstvy 1 OZ, čo zabezpečuje vynikajúcu vodivosť a prúdovú zaťažiteľnosť, vhodnú pre prenos vysokofrekvenčných signálov RF s vysokým prúdom.
  • Presné spracovanie:Minimálny priemer otvoru 0,3 mm, minimálna šírka/rozstup línií 5 mil, podporuje vysoko presné a vysokohustotné rozloženie komponentov, ideálne pre miniaturizované a vysoko integrované konštrukcie.
  • Vysoko kvalitná povrchová úprava:Vybavené povrchovou úpravou ENIG (Electroless Nickel Immersion Gold), ktorá zlepšuje spoľahlivosť spájkovania a odolnosť proti oxidácii a zabezpečuje dlhodobú stabilnú elektrickú výkonnosť.
  • Komplexná hybridná laminácia:Zložitosť procesu spočíva v hybridnej laminácii viacerých materiálov, ktorá efektívne vyvažuje RF výkon a mechanickú pevnosť a je vhodná pre rôzne scenáre použitia.
  • Vynikajúca integrita signálu:Viacvrstvová štruktúra a vysoko presný proces spoločne zabezpečujú nízke straty a nízke presluchy pre RF signály, čím spĺňajú prísne požiadavky na vysokofrekvenčný prenos.

Hlavné aplikácie

  • Zariadenia NFC (Near Field Communication)
  • Moduly bezdrôtovej komunikácie
  • Systémy RFID (Radio Frequency Identification)
  • Inteligentné nositeľné zariadenia a terminály IoT
  • Vysoko presné RF testovacie prístroje
  • Iné elektronické produkty RF vyžadujúce vysokú frekvenciu a vysokú spoľahlivosť
