laminát na papierovej báze

laminát na papierovej báze s fenolovým papierom pokrytým meďou pre PCB

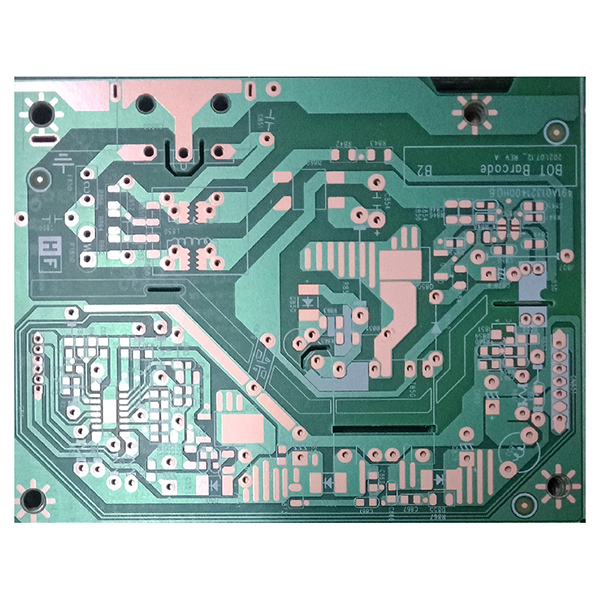

Dosky na papierovej báze používajú ako substrát laminát na báze fenolového papiera pokrytý meďou s hodnotou horľavosti 94 HB, ktorý ponúka dobrú elektrickú izoláciu a ekonomickú efektívnosť.

Popis
Fenolový laminát na báze papiera pokrytý meďou je bežný substrátový materiál pre dosky s plošnými spojmi (PCB). Vyrába sa použitím vysoko čistého drevovinového papiera ako základu, ktorý je impregnovaný fenolovou živicou a potom laminovaný a vytvrdzovaný pred pokrytím vrstvou elektrolytickej medenej fólie. Vďaka použitiu fenolovej živice a materiálov na báze papiera vo svojej štruktúre je tento typ dosky zvyčajne lacný, má vynikajúce mechanické vlastnosti a elektrickú izoláciu a je vhodný na hromadnú výrobu elektronických výrobkov citlivých na náklady.

Hlavná štruktúra:

  1. Izolujúca papierová základňa:Používa sa papier z drevnej buničiny s vysokou čistotou, spracovaný viacerými fyzikálnymi a chemickými úpravami, aby sa zabezpečila izolácia a mechanická pevnosť dosky.
  2. Fenolová živica:Papierová základňa je úplne impregnovaná fenolovou živicou, aby sa zvýšila odolnosť voči teplu, vlhkosti a celková stabilita.
  3. Medená fólia:Povrch dosky je pokrytý elektrolytickou medenou fóliou, čo uľahčuje následné leptanie a tvorbu obvodových vzorov.

Hlavné vlastnosti laminátu na papierovej báze:

  1. Nízka cena, vhodný pre hromadnú výrobu, pomáha znižovať náklady na výrobu produktov.
  2. Dobrá rozmerová stabilita, nízka ohybnosť a deformácia, ľahko sa nedeformuje ani po dlhodobom používaní.
  3. Vynikajúca obrobiteľnosť, ľahké dierovanie, vŕtanie a frézovanie, vhodné pre automatizovanú výrobu.
  4. Dobrá elektrická izolácia, spĺňa bezpečnostné požiadavky všeobecných elektronických výrobkov.
  5. Povrch je často ošetrený kalafúnou, aby sa zlepšila spájkovateľnosť a rovinnosť, ale kvôli obmedzenej tepelnej odolnosti nemožno povrch dokončiť vyrovnaním horúcim vzduchom (HASL).
  6. Ľahký materiál, vhodný na prepravu a montáž.

Hlavné použitie laminátu na papierovej báze:

  1. Široko používaný pri výrobe dosiek plošných spojov pre televízory, magnetofóny, audio zariadenia, herné konzoly, telefóny, domáce spotrebiče a inú spotrebnú elektroniku.
  2. V posledných rokoch sa používa aj v doskách napájania a riadiacich obvodoch osciloskopov (CRT), zariadeniach na automatizáciu kancelárií (OA stroje) a iných elektronických zariadeniach.
  3. Vhodný pre cenovo citlivé elektronické výrobky so všeobecným výkonom a miernym prostredím.

Bežné špecifikácie:

  1. Hrúbka základne: 0,8 mm, 1,0 mm, 1,2 mm, 1,5 mm
  2. Hrúbka medi: 18 μm, 25 μm
  3. Veľkosť dosky: 1020 x 1030 mm
