niklovaná uhlíková fólia PCB

niklovaná uhlíková fólia PCB pre vodivé kontakty

Dosky s niklovaným uhlíkovým filmom kombinujú vysokú vodivosť uhlíkového filmu s vynikajúcou odolnosťou proti opotrebeniu a korózii niklového pokovovania, čo z nich robí jeden zo špecializovaných procesov výroby dosiek plošných spojov, ktoré sa bežne používajú v high-end elektronických výrobkoch.

Popis

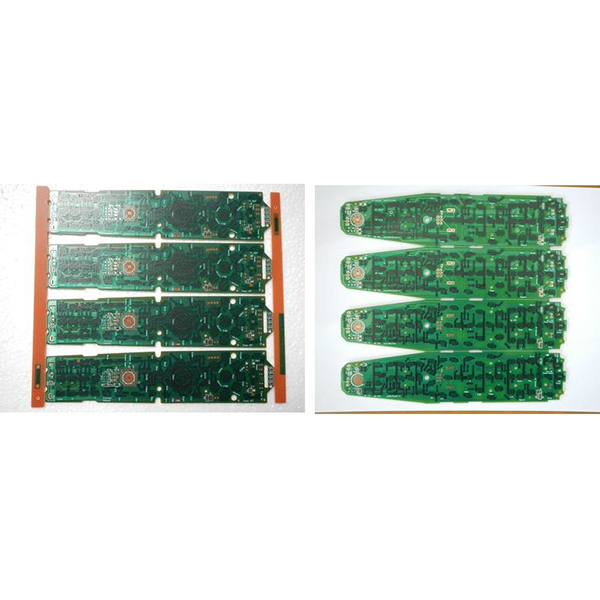

Poniklovaná uhlíková fólia PCB

Popis

Niklovaná uhlíková fólia PCB(bežne označovaná ako niklovaná uhlíková fólia PCB) je špecializovaná doska plošných spojov, ktorá sa široko používa pri výrobe dosiek plošných spojov (PCB). Jej štruktúra zahŕňa najskôr potlačenie vrstvy uhlíkového atramentu (t. j. uhlíkovej fólie) na určené oblasti PCB, následne nanesenie vrstvy kovového niklu na povrch uhlíkovej fólie prostredníctvom galvanického pokovovania alebo chemického pokovovania.

Kľúčové vlastnosti

  1. Vynikajúca vodivosť:Uhlíkový film sám o sebe má dobrú vodivosť, ktorú ešte zvyšuje niklové pokovovanie.
  2. Vysoká odolnosť proti opotrebeniu:Tvrdá vrstva niklu výrazne zlepšuje odolnosť kontaktných bodov proti opotrebeniu.
  3. Vysoká odolnosť proti korózii:Nikl ponúka robustnú odolnosť proti oxidácii a korózii, čím predlžuje životnosť dosky plošných spojov.
  4. Cenová výhodnosť:Nižšia cena ako pri priamom pokovovaní zlatom alebo striebrom, pričom výkonnosťou prekonáva čistú uhlíkovú vrstvu.

Typické použitie

  1. Klávesnice, spínače a kontaktné body v elektronike, ktoré vyžadujú vysokú odolnosť proti opotrebeniu a vodivosť.
  2. Často používané alebo posuvné kontaktné plochy, ako napríklad diaľkové ovládače, zdravotnícke zariadenia a priemyselné ovládacie panely.
  3. Variabilné rezistory a kĺzavé kontaktné body spínačov, ktoré vyžadujú predĺženú životnosť.

Jednoduché porovnanie

  1. Štandardné dosky s uhlíkovou vrstvou (len uhlíková vrstva):Nižšia cena, vhodné pre základné požiadavky na vodivosť a odolnosť proti opotrebeniu.
  2. Dosky s uhlíkovou fóliou pokovované niklom (uhlíková fólia + vrstva niklu):Vylepšená odolnosť proti opotrebeniu, vodivosť a odolnosť proti korózii, vhodné pre náročné aplikácie.
