skok v-bodovanie

skokové v-ryhovanie s technológiou selektívneho v-ryhovania dosiek plošných spojov

Skokové V-ryhovanie je technický termín v elektronickom a PCB priemysle, ktorý sa používa hlavne v procesoch oddeľovania PCB (dosiek s plošnými spojmi). Táto technika zvyšuje mechanickú pevnosť dosky a zároveň spĺňa požiadavky na oddeľovanie.

Popis

Jump V-Scoring (Skip V-Groove PCB)

Jump V-scoring, tiež známy ako skip V-groove PCB, sa týka procesu V-rezania (V-scoring) pri delení dosiek plošných spojov, pri ktorom rezací nástroj preskakuje určité oblasti a nerezá, ale iba ryhuje miesta, kde je potrebné oddelenie, pričom ostatné oblasti zostávajú nerezané.

Scenáre použitia

  1. Bežne sa používa, keď určité oblasti na jednej doske musia zostať prepojené alebo keď špeciálne konštrukcie vyžadujú zachovanie pevnosti spojenia v dizajne PCB.
  2. Typické aplikácie: dosky s spojovacími mostíkmi, čiastočná panelizácia alebo elektronické výrobky so špeciálnymi konštrukčnými požiadavkami.

Výhody

  1. Zlepšuje celkovú pevnosť dosky plošných spojov a pomáha zabrániť náhodnému poškodeniu počas prepravy alebo montáže.
  2. Flexibilne spĺňa rôzne požiadavky na oddelenie a pripojenie v konkrétnych oblastiach.

Príklad

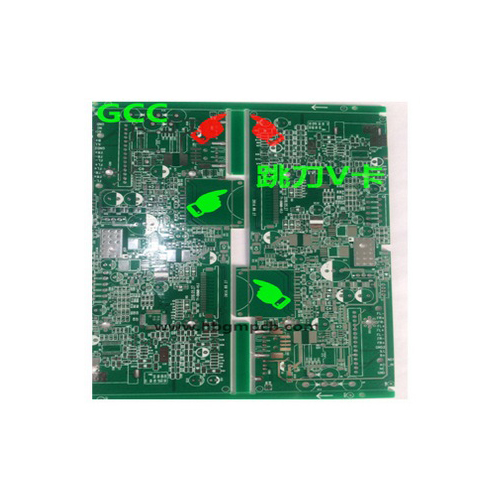

Napríklad na panelizovanej doske, kde je potrebné oddelenie väčšiny oblastí s výnimkou segmentu uprostred, je možné použiť skokové V-rezanie – nástroj na V-rezanie automaticky zdvihne a preskočí túto oblasť bez rezania.
