Testovanie ICT pri výrobe dosiek plošných spojov z hľadiska kvality a spoľahlivosti

Prehľad testov v obvode (ICT)

Testovanie v obvode (ICT) sa používa hlavne na kontrolu kvality spájkovania komponentov, stavu elektrických pripojení a toho, či parametre jednotlivých komponentov spĺňajú konštrukčné požiadavky.

Princíp fungovania

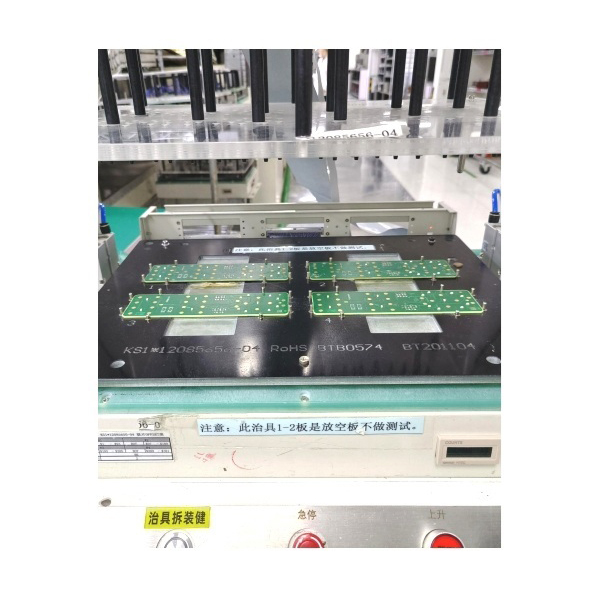

Zariadenie ICT upevní dosku s plošnými spojmi na testovacom zariadení (posteľ s klincami) a pomocou stoviek alebo tisícov pružinových sond nadviaže priamy kontakt s testovacími bodmi na doske s plošnými spojmi. Zariadenie riadené softvérom automaticky aplikuje napätie alebo prúd na meranie elektrických charakteristík každej súčiastky a obvodu, vrátane otvorených obvodov, skratov, odporu, kapacity, diód a tranzistorov. To umožňuje rýchle a presné zistenie chýb vo výrobnom a montážnom procese.

Hlavné kontrolované položky

• Skontrolujte prítomnosť, polaritu a hodnotu komponentov.
• Kontrola problémov so spájkovaním, ako sú studené spájkované spoje, nedostatočné spájkovanie, skraty a otvorené obvody.
• Zabezpečte, aby funkčné pripojenia dosky s obvodmi boli kompletné a spoľahlivé.
• Zmerajte skutočné elektrické parametre rôznych komponentov.

Výhody a dôležitosť

• Rýchla rýchlosť testovania, vhodná pre hromadné výrobné linky.
• Komplexná kontrola, ktorá pokrýva väčšinu elektrických porúch.
• Vysoká presnosť testovania, schopnosť rýchlo zistiť drobné chyby a zlepšiť výťažnosť na prvý pokus.
• Znižuje náklady na opravy a opravy, zvyšuje spoľahlivosť výrobkov a spokojnosť zákazníkov.

Oblasti použitia

ICT sa široko používa pri výrobe rôznych elektronických produktov, vrátane spotrebnej elektroniky, automobilovej elektroniky, komunikačných zariadení, zdravotníckych zariadení a priemyselných riadiacich systémov. Či už ide o jednostranné, obojstranné alebo viacvrstvové dosky, ICT poskytuje efektívne a spoľahlivé zabezpečenie kvality.

Výhody našich ICT služieb

Disponujeme pokročilým testovacím zariadením ICT a profesionálnym tímom inžinierov, čo nám umožňuje poskytovať testovacie riešenia ICT na mieru, ktoré spĺňajú požiadavky na kontrolu rôznych produktov a procesov a pomáhajú zákazníkom zlepšovať kvalitu produktov a konkurencieschopnosť na trhu.
