IC substrát

IC substrát na pripojenie čipov k doskám plošných spojov

Substráty IC slúžia ako vysoko presné dosky mikroobvodov, ktoré spájajú čipy s doskami plošných spojov a fungujú ako nevyhnutné kritické komponenty v moderných high-endových obaloch čipov a elektronických produktoch.

Popis

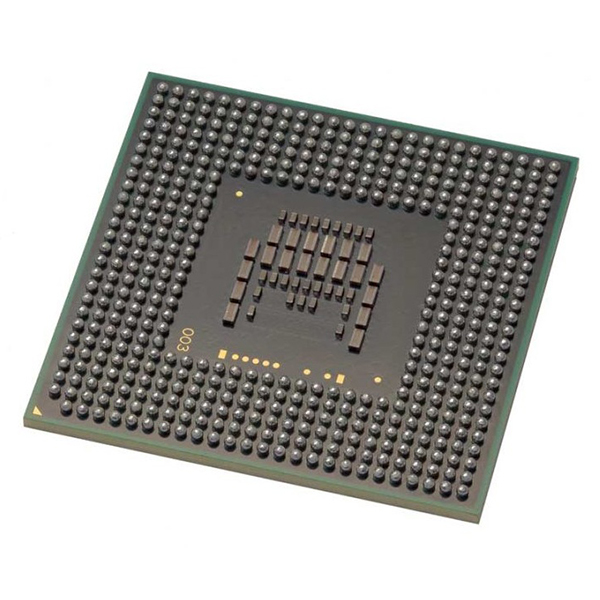

IC substrát, úplne známy akosubstrát integrovaného obvodu, je mikroobvodová doska používaná na prenos a pripojenie čipov integrovaných obvodov (IC) s doskami s plošnými spojmi (PCB). Slúži ako most medzi čipom a základnou doskou a je nevyhnutným kľúčovým materiálom a štruktúrou v pokročilej technológii balenia.

Hlavné funkcie IC substrátu

  1. Podpora a ochrana čipu:Fyzicky prenáša čip a chráni ho pred poškodením.
  2. Elektrické pripojenie:Spojenie pinov čipu IC (alebo spájkovacích guličiek) s doskou PCB prostredníctvom mikroskopických vodičov, ktoré umožňujú prenos signálu a energie.
  3. Tepelné riadenie:Pomáha odvádzať teplo z čipu, aby sa udržala jeho prevádzková teplota.
  4. Umožňuje balenie s vysokou hustotou:Podporuje metódy balenia s vysokou hustotou a vysokým výkonom, ako sú BGA, CSP a FC.

Typy substrátov IC

  1. BT substráty:Skladajú sa prevažne z BT živice a sú vhodné pre väčšinu všeobecného balenia IC.
  2. Substráty ABF:Využívajú materiál ABF (Ajinomoto Build-up Film), ideálny pre balenie čipov s vysokou hustotou a vysokou rýchlosťou, ako sú high-end CPU, GPU a sieťové čipy.
  3. Keramické substráty:Používajú sa v aplikáciách s ultra vysokou frekvenciou a vysokou spoľahlivosťou, ako je letecký a vojenský sektor.

Rozdiely medzi substrátmi IC a tradičnými doskami plošných spojov

  1. Vyznačujú sa jemnejšími stopami, väčším počtom vrstiev, menšími otvormi a zložitejšími výrobnými procesmi.
  2. Podporuje vyššiu hustotu I/O a prísnejšie požiadavky na integritu signálu.
