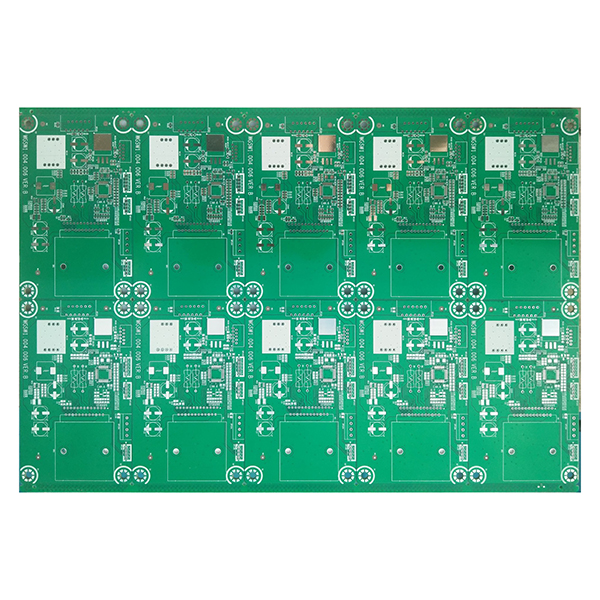

FR-4 laminát zo sklenených vlákien a epoxidu

Epoxidový laminát zo sklenených vlákien FR-4 pre použitie v PCB

Doska zo sklenených vlákien FR-4 je nehorľavý substrát PCB vyrobený zo sklenených vlákien ako výstuž, impregnovaný epoxidovou živicou a laminovaný medenou fóliou. FR-4 znamená, že materiál sa po horení môže samovoľne uhasiť, čím ponúka vynikajúcu nehorľavosť a bezpečnosť.

Popis

Prehľad dosiek zo sklenených vlákien FR-4

Sklenená doska FR-4 je vysokovýkonný substrát dosky s plošnými spojmi (PCB) vyrobený zo skleneného vlákna ako výstužného materiálu a epoxidovej živice ako matice, s medenou fóliou laminovanou na povrchu. Skratka „FR“ v názve FR-4 znamená „Flame Retardant“ (nehorľavý) a „4“ je kód triedy materiálu. Medzi jej hlavné vlastnosti patrí vynikajúca mechanická pevnosť, rozmerová stabilita, elektrické izolačné vlastnosti a nehorľavosť. FR-4 sa široko používa pri výrobe dosiek plošných spojov pre rôzne elektronické výrobky a je jedným z najčastejšie používaných a najbežnejších substrátov PCB v súčasnosti.

Hlavná štruktúra

  1. Sklenená vláknitá základňa:Používa vysokopevnostnú sklenenú tkaninu, aby zabezpečila vynikajúcu mechanickú pevnosť a rozmerovú stabilitu.
  2. Epoxidová živica:Sklenená vláknitá tkanina je impregnovaná vysoko výkonnou epoxidovou živicou, aby sa zvýšila tepelná odolnosť dosky, izolácia a celková stabilita.
  3. Medená fólia:Povrch je pokrytý vysoko čistou elektrolytickou medenou fóliou, vďaka čomu je ľahké leptanie a vytváranie jemných obvodových vzorov.

Hlavné vlastnosti dosiek plošných spojov FR-4

  • Vynikajúca rozmerová stabilita, nízky koeficient tepelnej rozťažnosti a nízka deformovateľnosť.
  • Vynikajúce dielektrické vlastnosti, vhodné pre vysokofrekvenčný a vysokorýchlostný prenos signálu.
  • Vynikajúca tepelná odolnosť, vhodná pre vysokoteplotné procesy, ako je spájkovanie reflow, a podporuje dlhodobú prevádzku pri vysokých teplotách.
  • Vysoká mechanická pevnosť, odolnosť proti nárazom a ohybu, vhodná pre výrobu viacvrstvových a vysokohustotných dosiek plošných spojov.
  • Minimálne rozmazávanie živice pri vysokorýchlostnom vŕtaní, čo vedie k hladkým stenám otvorov a dobrej spracovateľnosti.
  • Silná odolnosť proti horeniu, bezpečnosť a spoľahlivosť aj pri vysokých teplotách.
  • Dobrá odolnosť voči vlhkosti a chemikáliám, s dlhou životnosťou.
  • Farby jadra sú prevažne žlté alebo biele, čo je vhodné pre identifikáciu produktu a riadenie kvality.
  • Kompatibilný s rôznymi procesmi povrchovej úpravy, ako sú HASL (vyrovnávanie horúcim vzduchom), ENIG (bezprúdové ponorenie do niklu a zlata) a OSP (organický konzervačný prostriedok na spájkovateľnosť), spĺňajúci rôzne požiadavky na montáž.

Hlavné použitie dosiek s plošnými spojmi FR-4

  • Široko používané pri výrobe dosiek plošných spojov pre mobilné telefóny, počítače, testovacie zariadenia, videorekordéry, domáce spotrebiče a iné spotrebné elektronické výrobky.
  • Používa sa v oblastiach s vysokou spoľahlivosťou a vysokým výkonom, ako sú vojenské zariadenia, navádzacie systémy, automobilová elektronika, letecký priemysel, lekárske prístroje a priemyselné riadenie.
  • Preferovaný substrát pre viacvrstvové, vysokohustotné a vysokofrekvenčné/vysokorýchlostné dosky s plošnými spojmi, vhodný pre komunikáciu, siete, servery a iné elektronické zariadenia.
  • Vhodný pre elektronické výrobky, ktoré vyžadujú odolnosť voči teplu, vlhkosti, horľavosti a dlhú životnosť.

Bežné špecifikácie

  • Hrúbka základu: 0,8 mm, 1,0 mm, 1,2 mm, 1,6 mm, 2,0 mm.
  • Hrúbka medi: 18 μm, 35 μm, 70 μm.
  • Veľkosť dosky: 1044 x 1245 mm.
  • Farba jadra: žltá, biela.
  • Povrchová úprava: HASL, ENIG, OSP.
