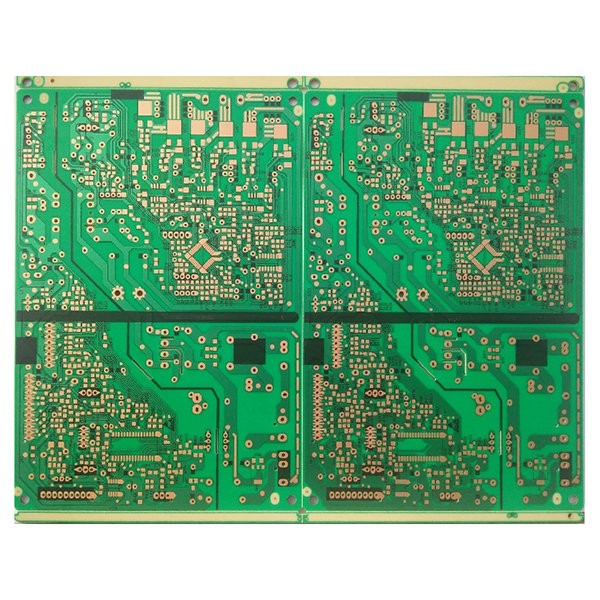

laminát PCB z fenolového papiera potiahnutého meďou, spomaľujúci horenie

laminát PCB z fenolového papiera potiahnutého meďou so zníženou horľavosťou

Laminát z fenolového papiera potiahnutý meďou s retardérom horenia je bežný substrát dosiek s plošnými spojmi (PCB), ktorý sa zvyčajne označuje ako doska s retardérom horenia. Skladá sa hlavne z vysoko čistého izolačného drevovinového papiera ako základu, impregnovaného fenolovou živicou, laminovaného a vytvrdeného, a potom pokrytého vrstvou elektrolytickej medenej fólie na povrchu.

Popis
Materiál z fenolového papiera laminovaného medenou vrstvou spĺňa normu UL 94 V-0 pre nehorľavosť a vyznačuje sa vynikajúcou odolnosťou proti ohňu a elektrickými izolačnými vlastnosťami.

Hlavná štruktúra:

  1. Izolujúca papierová základňa:Vyrobená z vysoko čistého drevovinového papiera, viackrát upravená s cieľom zabezpečiť elektrickú izoláciu a mechanickú pevnosť.
  2. Fenolová živica:Papierová základňa je impregnovaná fenolovou živicou, aby sa zvýšila odolnosť voči teplu, vlhkosti a stabilita dosky.
  3. Medená fólia:Na povrch je laminovaná elektrolytická medená fólia s vysokou čistotou, aby sa uľahčilo následné leptanie a tvorba obvodového vzoru.

Hlavné vlastnosti laminátu s medeným plášťom spomaľujúcim horenie:

  1. Nízka cena, vhodný pre hromadnú výrobu.
  2. Vynikajúca odolnosť proti horeniu, spĺňa normu 94 V-0.
  3. Dobrá odolnosť voči vlhkosti a teplu.
  4. Dobrá rozmerová stabilita, nízka deformácia a skreslenie, vynikajúca mechanická spracovateľnosť.
  5. Vhodná teplota dierovania je 40 °C až 70 °C, ľahké dierovanie, vŕtanie a iné spracovanie.
  6. Na povrchu sa bežne používa ošetrenie kalafúnou. Vzhľadom na odolnosť voči teplu nemôže podstúpiť ošetrenie spájkovacím povlakom.

Hlavné použitie laminátu so spomaľovačom horenia:

  1. Široko používaný pri výrobe dosiek plošných spojov pre spotrebnú elektroniku, ako sú televízory, magnetofóny, audio zariadenia, herné konzoly, telefóny a domáce spotrebiče.
  2. V posledných rokoch sa používa aj v doskách napájania osciloskopov (CRT) a zariadeniach na automatizáciu kancelárií (OA zariadenia).
  3. Vhodný pre elektronické výrobky citlivé na náklady a mierne pracovné prostredie.

Bežné špecifikácie:

  1. Hrúbka základne: 1,2 mm, 1,6 mm
  2. Hrúbka medi: 25 μm, 35 μm
  3. Veľkosť dosky: 1020 x 1030 mm
