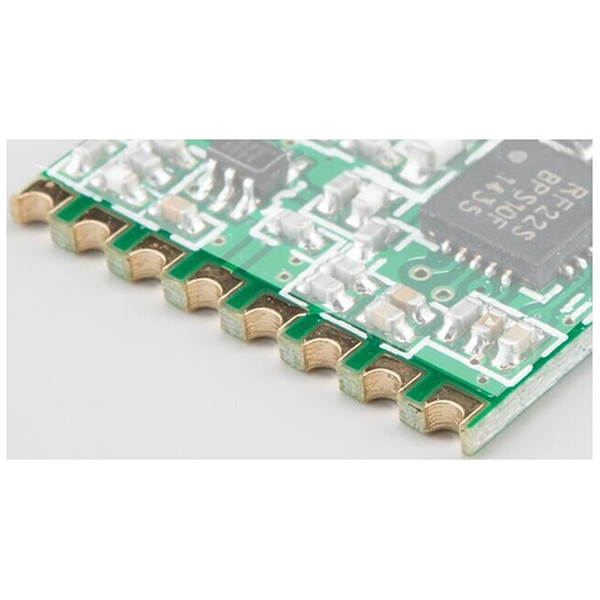

ozubené otvory a okraje na doske plošných spojov

ozubené otvory a okraje na doske plošných spojov pre WiFi moduly

Doska s polovičnými otvormi je špecializovaný proces výroby dosiek plošných spojov, pri ktorom sa pozdĺž okraja dosky vytvárajú polkruhové otvory. Bežne sa používa na montáž malých funkčných modulov na hlavné dosky plošných spojov a predstavuje prevládajúcu štruktúru dosiek plošných spojov v modernom modulárnom elektronickom dizajne.

Popis

PCB s hradbovými otvormi, známe aj ako dosky s polovičnými otvormi na okrajoch, sa vyznačujú výrobným procesom a typom dosky, pri ktorom sa pozdĺž okrajov dosiek s plošnými spojmi vytvárajú polkruhové otvory, v podstate polovičné priechody. Výsledkom tohto dizajnu sú otvory pripomínajúce polmesiace pozdĺž okrajov dosiek s plošnými spojmi, ktoré pri pohľade z boku dosky vyzerajú ako rad polkruhových otvorov.

Kľúčové vlastnosti

  1. Konštrukčné charakteristiky:Polovičný otvor sa týka priechodného otvoru vyvŕtaného pozdĺž okraja dosky s plošnými spojmi. Po vyrezaní zostane len polkruh, čím vznikne efekt polmesiaca alebo nýtovaného otvoru.
  2. Elektrická konektivita:Polovičné otvory sa zvyčajne používajú na elektrické pripojenia. Dajú sa spájať spájkovaním ako podložky, čo uľahčuje montáž, spájanie a modulárny dizajn medzi malými doskami a základnými doskami.
  3. Bežný vzhľad:Rad pravidelných polkruhových otvorov rozložených pozdĺž okraja dosky plošných spojov, často sa vyskytujúci v bezdrôtových moduloch, malých rozhraniach dosiek atď.

Aplikácie

  1. Uľahčuje spájkovanú montáž malých modulov alebo dcérskych dosiek na hlavnú dosku, ako sú moduly WiFi, Bluetooth, GSM atď.
  2. Umožňuje montáž viacerých dosiek a zjednodušuje oddelenie dosiek, čím zvyšuje flexibilitu montáže a údržby.
  3. Podporuje štandardizovaný dizajn rozhrania, čo uľahčuje modulárnu výrobu.

Výhody

  1. Uľahčuje zapájanie zásuvných modulov a prepojenie dosiek, čím zvyšuje efektívnosť výroby.
  2. Kompaktná konštrukcia šetrí priestor, ideálna pre miniaturizovanú elektroniku.
  3. Podporuje hromadnú výrobu, štandardizovanú výrobu modulov a údržbu.
