vrtanie dozadu

vrtanie zadnej strany na odstránenie prebytočných medených pilierov z priechodiek PCB

Vŕtanie je proces, ktorý odstraňuje prebytočné medené stĺpiky vo viach vo viacvrstvových doskách plošných spojov. Je široko používaný v konštrukcii vysokorýchlostných, vysokofrekvenčných elektronických výrobkov na zlepšenie kvality signálu a výkonu na úrovni dosky.

Popis
Vŕtanie zadnej strany dosiek plošných spojovje výrobný proces používaný pri viacvrstvových doskách plošných spojov. Jeho hlavným účelom je odstrániť prebytočnú meď vo viach vo vysokorýchlostných signálnych dráhach, čím sa zvýši integrita signálu a zníži sa presluch a odrazy signálu.

Definícia spätného vŕtania

Pri výrobe dosiek plošných spojov sa používa mechanická vŕtacie technológia na vŕtanie z jednej strany dosky, čím sa odstraňuje nežiaduce vodivé meď medzi určitými vrstvami vo vnútri priechodu. Tento proces zachováva iba meď potrebnú na pripojenie. Účinne eliminuje slepé medené stĺpiky, čím zabraňuje odrazu a strate signálu pri vysokorýchlostnom prenose signálu.

Typické aplikácie spätného vŕtania

  1. Vysokorýchlostný prenos signálu s vysokým rozlíšením, napríklad v serveroch, prepínačoch a v oblasti dátovej komunikácie.
  2. Viacvrstvové dosky, zvyčajne 8 vrstiev alebo viac, s rastúcou prevalenciou pri vyššom počte vrstiev.
  3. Vysokorýchlostné návrhy dosiek plošných spojov, ktoré vyžadujú zvýšenú integritu signálu a výkon EMI.

Princíp spätného vŕtania

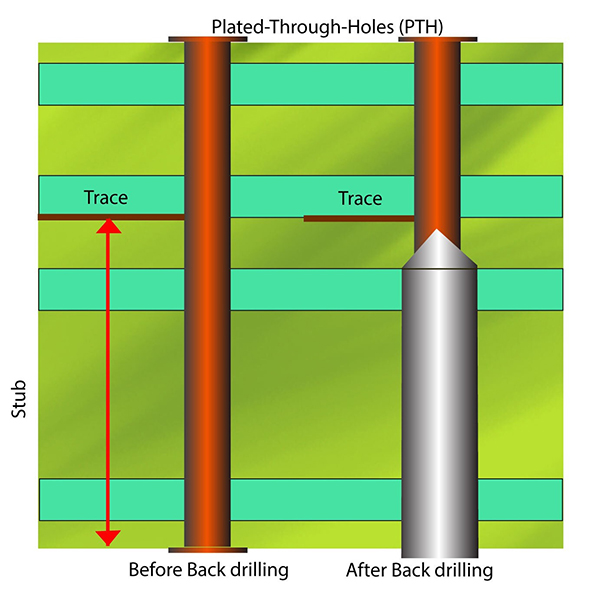

  1. Vo viacvrstvových doskách spájajú priechody zvyčajne rôzne vrstvy. Ak však signály potrebujú prenos len medzi konkrétnymi vrstvami, zostávajúce časti priechodu sa stávajú nadbytočnými medenými stĺpikmi.
  2. Tieto nadbytočné medené stĺpiky spôsobujú odrazy signálu a presluchy, čím zhoršujú kvalitu vysokorýchlostného signálu.
  3. Vŕtanie zozadu odstraňuje prebytočnú meď a zachováva len potrebné spojovacie segmenty, čím sa zlepšuje integrita signálu.

Charakteristiky procesu spätného vŕtania

  1. Otvory spätného vŕtania majú zvyčajne o niečo väčší priemer ako pôvodné priechodky.
  2. Hĺbka spätného vŕtania je prísne kontrolovaná, aby sa zabránilo preniknutiu do požadovaných spojovacích vrstiev.
  3. Zadné vŕtanie sa zvyčajne vykonáva len na kritických miestach pre vysokorýchlostné signály.

Výhody spätného vŕtania

  1. Výrazne znižuje odrazy signálu a presluchy.
  2. Zlepšuje integritu signálu a prenosové rýchlosti.
  3. Splňuje požiadavky na návrh obvodov pre vyššie frekvencie.
