hliníkové dosky s medeným pokovovaním

hliníkové dosky s medeným povlakom pre efektívne odvádzanie tepla

Doska pokrytá meďou na báze hliníka (hliníková doska s plošnými spojmi) s kovovým hliníkom ako základom ponúka vynikajúci odvod tepla, elektrickú izoláciu a mechanické spracovateľské vlastnosti. Je široko používaná vo vysokovýkonných elektronických zariadeniach a aplikáciách LED osvetlenia.

Popis

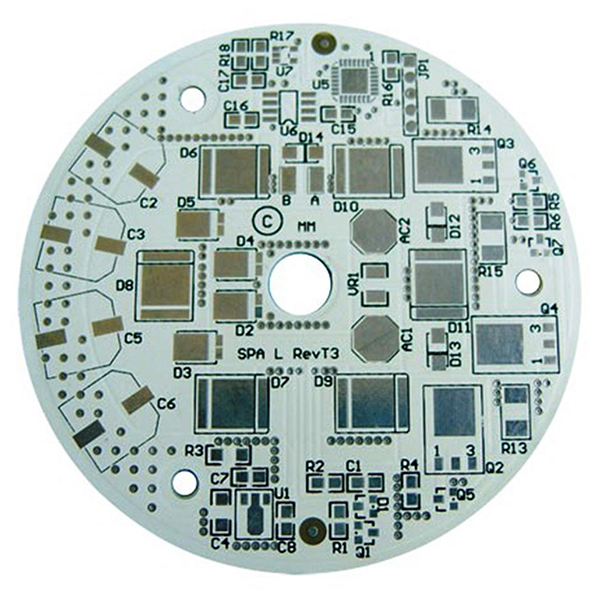

Hliníkové dosky s medeným plátovaním (hliníkové PCB)

Hliníková doska s medeným povlakom (bežne označovaná ako hliníková doska s plošnými spojmi) je typ dosky s medeným povlakom, ktorá používa ako základný materiál kovový hliník. Na hliníkovú základňu sa nanesie izolačná vrstva, na ktorú sa potom nanesie vrstva medenej fólie a leptaním sa vytvoria obvodové vzory. Hliníkové PCB sa vyznačujú vynikajúcim odvodom tepla, elektrickou izoláciou a mechanickými spracovateľskými vlastnosťami. Široko sa používajú v produktoch, ktoré vyžadujú dobrý odvod tepla a vysokú spoľahlivosť, ako sú LED osvetlenie, napájacie zariadenia a vysokovýkonné elektronické komponenty. Typická štruktúra sa skladá z troch častí: hliníkovej základne, izolačnej vrstvy a vrstvy medenej fólie.

Hlavná štruktúra hliníkových dosiek s plošnými spojmi

  1. Hliníková základňa:Vyrobená z hliníkovej dosky s vysokou čistotou, ktorá poskytuje vynikajúcu tepelnú vodivosť a mechanickú podporu.
  2. Izolujúca vrstva:Vyrobená z vysoko výkonného izolačného materiálu, ktorý zabezpečuje elektrickú izoláciu a tepelnú odolnosť.
  3. Medená fólia:Povrch je pokrytý vysoko čistou elektrolytickou medenou fóliou, ktorá uľahčuje následné leptanie na vytvorenie obvodových vzorov.

Hlavné vlastnosti dosiek plošných spojov s kovovým jadrom

  1. Vynikajúci odvod tepla, ktorý účinne znižuje teplotu elektronických komponentov.
  2. Dobrá elektrická izolácia a elektromagnetické tienenie.
  3. Vysoká mechanická pevnosť, ľahké dierovanie, vŕtanie a iné spracovanie.
  4. Vhodné pre technológiu povrchovej montáže, nie je potrebné používať dodatočné chladiče, čo pomáha znížiť veľkosť produktu.
  5. Dobrá rozmerová stabilita, kompaktná konštrukcia a vhodnosť pre vysoko integrované konštrukcie.
  6. Voliteľné ekologické materiály, ktoré spĺňajú normy RoHS a iné normy.

Hlavné použitie hliníkových plátovaných dosiek plošných spojov

  1. Hybridné integrované obvody (HIC).
  2. Audio zariadenia: vstupné/výstupné zosilňovače, vyvažovacie zosilňovače, audio zosilňovače, predzosilňovače, výkonové zosilňovače atď.
  3. Komunikačné elektronické zariadenia: vysokofrekvenčné zosilňovače, filtračné obvody, vysielacie obvody.
  4. Napájacie zariadenia: spínacie regulátory, DC meniče, SW regulátory atď.
  5. Kancelárske automatizačné zariadenia: elektrické stroje, ovládače atď.
  6. Počítačové zariadenia: dosky CPU, disketové mechaniky, napájacie zdroje atď.
  7. Napájacie moduly: menič, polovodičové relé, napájacie zdroje atď.
  8. LED osvetlenie: vysokovýkonné LED lampy, LED steny, LED pouličné osvetlenie atď.

Bežné špecifikácie

  • Hrúbka hliníkovej základne: 1,0 mm, 1,2 mm, 1,6 mm, 2,0 mm, 4,0 mm.
  • Hrúbka medi: 35 μm, 70 μm, 105 μm.
  • Veľkosť dosky: 500 × 1200 mm, 600 × 1200 mm, 1000 × 1200 mm.
  • Povrchová úprava: kalafúna, vyrovnanie horúcim vzduchom (HASL).
