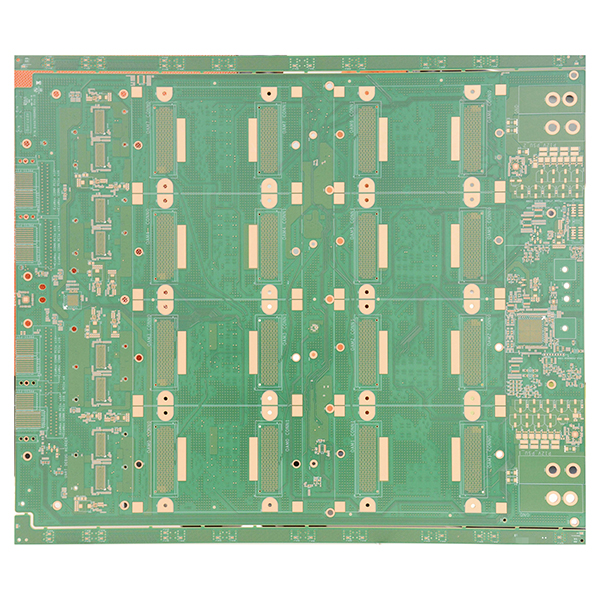

Výroba univerzálnej základnej dosky UBB

Výroba univerzálnej základnej dosky UBB pre prepojenie akcelerátorov

V AI serveroch slúži základná doska UBB nielen ako nosič pre platformu GPU a umožňuje efektívny prenos a výmenu dát, ale vďaka svojmu vysokému výkonu, vysokej stabilite a škálovateľnosti sa stáva základnou podporou pre infraštruktúru AI výpočtov.

Popis

Definícia dosky AI UBB

AI UBB (Universal Base Board) je špičková zadná doska alebo základná doska navrhnutá tak, aby poskytovala napájanie, signál, správu a vysokorýchlostné prepojovacie kanály pre akceleračné karty AI, ako sú moduly OAM, GPU a FPGA. Zvyčajne slúži ako základná prepojovacia platforma v serveroch AI alebo šasi akceleračných kariet AI, ako sú NVIDIA HGX, Baidu Kunlun a Alibaba Hanguang, čo z nej robí kľúčový hardvérový základ pre moderné výpočtové centrá AI.

Hlavné funkcie dosky AI UBB

  • Umožňuje vysokorýchlostné prepojenie medzi viacerými kartami AI akcelerátora a hostiteľským CPU, ako aj medzi kartami akcelerátora, pričom podporuje protokoly ako PCIe, NVLink a CXL.
  • Poskytuje jednotnú distribúciu energie, chladiace rozhrania, distribúciu riadiacich signálov a funkcie monitorovania stavu.
  • Podporuje rôzne typy modulov akcelerátorov umelej inteligencie, čím ponúka vysokú kompatibilitu a flexibilnú škálovateľnosť.
  • Zabezpečuje dátové cesty s vysokou šírkou pásma a nízkou latenciou pre efektívnu výmenu a prenos dát.

Hlavné vlastnosti výroby dosiek AI UBB

  • Ultra vysoký počet vrstiev (≥20 vrstiev), veľká veľkosť (zvyčajne nad 400 × 500 mm) a hrúbka dosky ≥3 mm.
  • Používa ultra nízke straty, high-end materiály, aby spĺňali požiadavky na prenos vysokofrekvenčných signálov.
  • Využívajú pokročilé procesy, ako je spätné vŕtanie, priechody vyplnené živicou a POFV, s minimálnym priemerom vŕtaného otvoru 0,2 mm a pomerom strán ≥15.
  • Vysoká hustota vodičov až do 0,09/0,09 mm, s presnosťou kontroly impedancie dosahujúcou ±8 %.
  • Podporuje vysokovýkonné napájanie a moduly s možnosťou výmeny za chodu, s výkonnými funkciami chladenia a správy napájania.
  • Vysoko prispôsobený dizajn s vynikajúcou spoľahlivosťou a stabilitou, vhodný pre nasadenie veľkých AI klastrov.

Hlavné aplikácie dosky AI UBB

  • OAM, Open Accelerator Module, architektúra AI serverov, slúžiaca ako most medzi modulmi OAM a základnou doskou/CPU.
  • Základná doska pre platformy AI serverov, ako je NVIDIA HGX, poskytujúca prepojenie pre viacero GPU/AI akceleračných kariet.
  • Vysoko výkonné AI servery s kvapalinovým alebo vzduchovým chladením, umožňujúce modulárne rozširovanie a správu AI klastrov s vysokou hustotou a vysokým výpočtovým výkonom.
  • Používa sa v superpočítačových centrách, dátových centrách a veľkých platformách AI cloud computingu pre high-end aplikácie AI.

Rozdiely od tradičných backplane

  • Dosky UBB sú špeciálne navrhnuté pre ekosystém AI akcelerátorov, podporujú vyššiu šírku pásma (napríklad PCIe Gen4/Gen5, NVLink, CXL) a vyššie požiadavky na napájanie.
  • Väčší dôraz na flexibilné rozširovanie a rôznorodú kompatibilitu medzi modulmi AI, prispôsobujúce sa rýchlemu vývoju technológie a hardvéru AI.
  • Poskytuje vyššiu integritu signálu a spoľahlivosť systému, čo z neho robí nepostrádateľnú súčasť veľkých platforiem umelej inteligencie.
