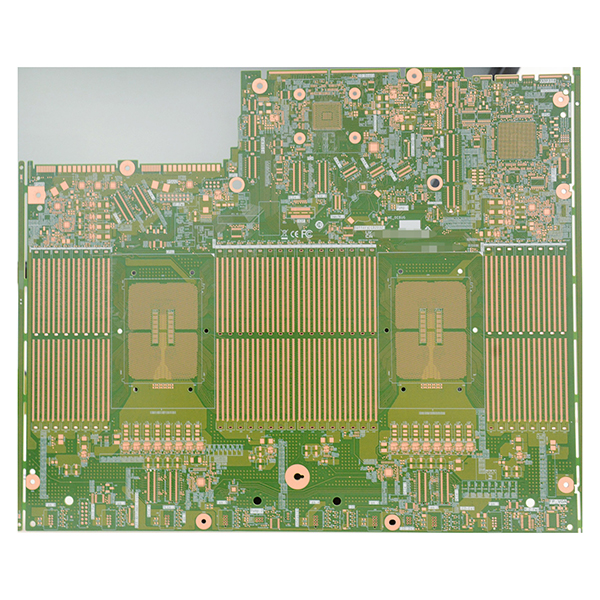

pokročilé riešenia pre výrobu a dizajn serverových dosiek

Výroba dosiek plošných spojov pre servery kladie vysoké nároky na procesy a materiály. Bežné galvanizačné zariadenia už nedokážu splniť požiadavky na efektívnosť procesov a výroby. Preto sa používa technológia pulznej galvanizácie VCP. Okrem toho sú dosky plošných spojov vyrobené z vysokorýchlostných materiálov a na odstránenie vrtných úlomkov po vŕtaní sa používa plazma, aby sa zabezpečila kvalita stien otvorov. Existujú mimoriadne vysoké požiadavky na presnosť kontroly šírky línie a rozstupu, preto sa na vysokopresný prenos vzorov zvyčajne používajú expozičné stroje LDI a vákuové leptacie linky, ktoré zabezpečujú prísnu kontrolu impedancie. Maximálna frekvencia monitorovania vložnej straty môže dosiahnuť až 16 GHz a vzhľadom na to, že požiadavky na vložnú stratu signálu naďalej rastú, na ďalšiu optimalizáciu kontroly vložnej straty sa čoraz častejšie používajú vysokorýchlostné atramentové a nízkoprofilové procesy hnednutia.

Hlavné vlastnosti výroby dosiek plošných spojov pre servery

• Podporuje 14 alebo viac vysokovrstvových štruktúr, aby vyhovoval potrebám komplexných návrhov obvodov serverov.
• Vysoký pomer strán a minimálny priemer otvoru 0,2 mm, vhodný pre vysokohustotné prepojenia.
• Konštrukcia Backdrill D+8mil účinne znižuje rušenie a straty signálu.
• Používa pulzné galvanické pokovovanie VCP na zlepšenie kvality pokovovania a efektívnosti výroby.
• Vysokorýchlostné materiály a odstraňovanie plazmových vrtných úlomkov zabezpečujú spoľahlivosť vysokorýchlostného prenosu signálu.
• Presné ovládanie šírky/rozstupu línií v kombinácii s expozíciou LDI a vákuovým leptaním zabezpečuje konzistentnosť impedancie.
• Maximálna frekvencia monitorovania vložnej straty až do 16 GHz, podporujúca požiadavky na vysokorýchlostný prenos dát.
• Použitie vysokorýchlostného atramentu a technológie Low Profile browning dosahuje lepší výkon kontroly vložnej straty.
• Prispôsobiteľná viacvrstvová štruktúra, rozmery a špeciálne funkcie podľa potrieb zákazníka.

Hlavné aplikácie

• Rôzne vysokovýkonné základné dosky serverov a rozširujúce karty.
• Základné spracovateľské moduly pre dátové centrá a platformy cloud computingu.
• Vysokorýchlostné prepínače, smerovače a iné sieťové komunikačné zariadenia.
• Vysoko výkonné úložné systémy a dosky RAID radiča.
• Odvetvové servery pre finančný, energetický, zdravotnícky a iné sektory s vysokými požiadavkami na spracovanie údajov.
• Iné elektronické zariadenia vyžadujúce vysokú spoľahlivosť, vysokú rýchlosť a vysokú hustotu prepojení.
